EPSON/愛普生晶振編碼規則與型號識別

市場上目前流行的EPSON晶振的編碼廣泛意義上至少有三種，分別是當前中國市場使用的晶振型號命名規則（新規則）、北美市場晶振型號命名規則（廢棄的規則）以及產品編碼。
同一個愛普生晶振卻對應三種的編碼規則，可能有些采購工程師和設計工程師會有點疑惑，ERP里登記哪種命名規則好呢？

愛普生晶振官方網站推薦代理商-南山電子的相關同事對此作如下解釋：

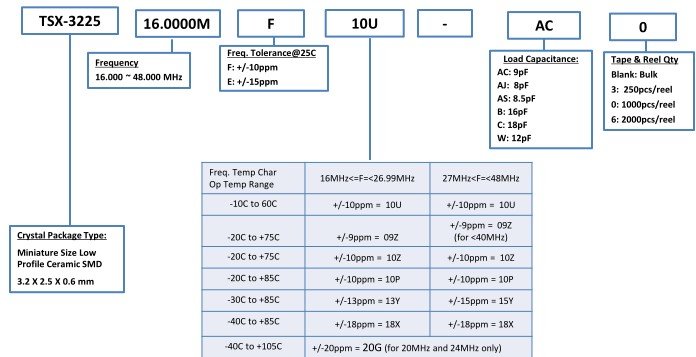

1、北美市場型號名目規則是一個老舊的命名方法，主要是基于幾十年前的市場情況，當時美國電子元器件市場需求量大，且標準頻率相對較少。其編碼突出特點是：

a、用k或者M表示頻率值的單位是kHz還是MHz；
b、頻率值精確到小數點后4位；例如32.768khz晶振的頻點編碼中用32.7680k表示
c、用字母來代替參數；例如對于無源晶振，用字母A表示負載電容為12.5pF，AC表示9pF；
d、用單一數字來表示編帶包裝的晶振數量；例如：用0表示該晶振是1000pcs編帶包裝，3表示250只包裝，數字5代表3000只，數字8代表6000只。
e、有工作溫度及其溫度范圍內的溫度漂移（頻率溫度特性）

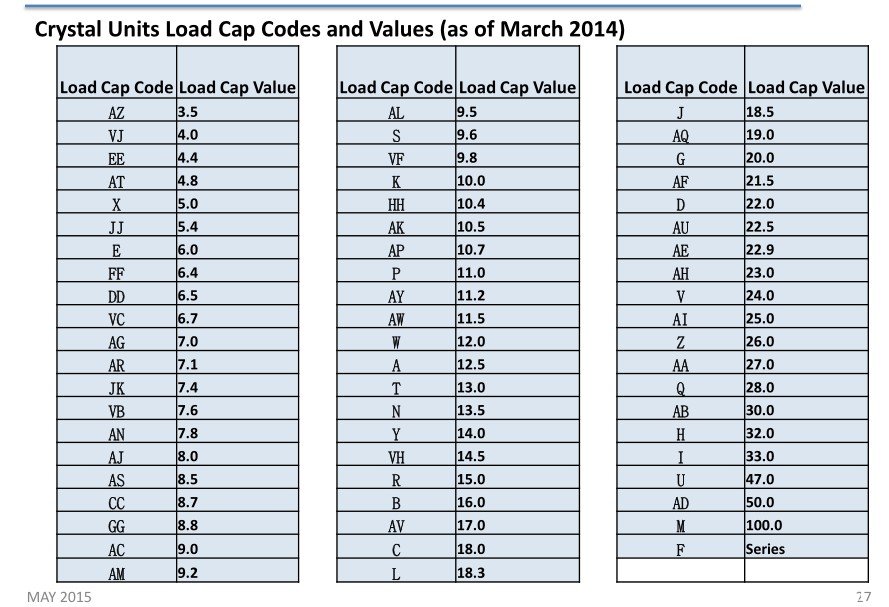

     下圖為愛普生晶體諧振器表示負載電容字母的含義查詢表

2、現行的新版愛普生晶振編碼（型號名目方法）規則，主要是石英晶體諧振器的編碼規則差異較大，有源晶振的命名規則差異較?。?/h3>

a、頻率單位kHz或者MHz不再采用簡寫方式；
b、晶體諧振器只編入25℃下的標準頻差，而不在晶振型號中顯示整個工作溫度范圍內的溫度系數。
c、頻率值小數點后精確到6位，比如32.768khz表示為32.768000khz，8MHz表示為8.0000MHz。

需要注意的是，以上兩種型號編碼方法在無源晶振中差異較大，在有源晶振編碼規則上則差距較小，主要體現在小數點后數字的格式以及頻率單位是否簡寫。

3、EPSON晶振產品編碼（料號/訂購編碼）

由以上晶振型號命名規則可知，單純看型號不能完全體現出該型號的所有技術參數的差異。
例如標準型號：TSX-3225 24.00000MHZ 9.0 +10-10，該型號的頻率溫度特性可能有15ppm、20ppm等多種，工作溫度也可能有工業級（85℃）可寬溫級（105℃）等、包裝數量沒有表示清楚。愛普生工廠在生產時也需要對客戶的一些細節要求作出區分，因此15為的產品編碼就應運而生了。這個編碼愛普生內部稱為晶振的料號。同時采購工程師為了保證每一批次的參數都保持完全一致。就需要做型號后另外加備注才行，比較麻煩，所以也把這個產品編碼成為訂購編碼。

與型號編碼規則相比，15位產品編碼的好處是唯一性，每一個料號對應的參數都有細微差異。需要注意的是EPSON晶振料號（產品編碼）
晶振料號的缺點就是可識別性查，單純從料號本身無法直觀看到其詳細參數，需要跟愛普生電子元器件代理商-南山電子等或者愛普生官方技術人員索取完整型號規格書。


下面列幾個愛普生晶體諧振器國內命名規則、北美規則、產品料號的幾個例子，如需完整晶振命名方法的說明，請與愛普生晶振代理商-南山電子在線客服聯系。



TSX-3225 16MHZ 9.0 +10.0-10.0（-40+85°/18PPM）
X1E000021037500
