            愛普生電子元器件都生產哪些產品

            作者:愛普生代理江蘇南山 發布時間:2020-10-10分類:常見問題瀏覽:26次

            愛普生半導體業務的起源來自于一塊手表

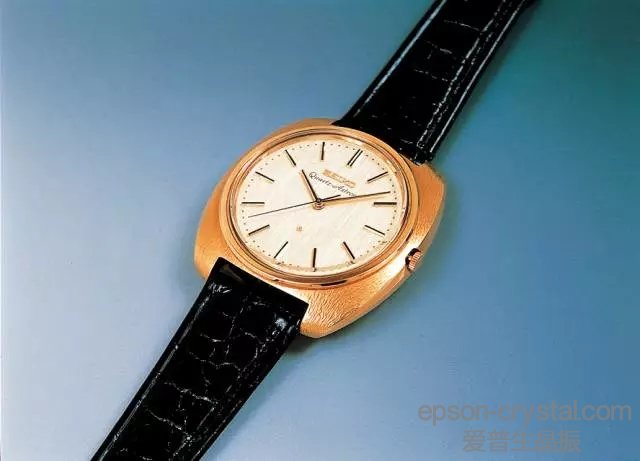

            愛普生半導體業務起源于一塊手表


            ▲Seiko Quartz Astron 35SQ

            1969年發布的上*一款石英手表

            因其精密的機械加工和電子技術的*美結合

            在制表歷史上具有劃時代的意義



            為了提供更小尺寸,更小功耗要求,并且更低成本的內部集成電路,EPSON開始了半導體技術的開發、設計和生產,并決定以極大的熱情投身于這項事業。

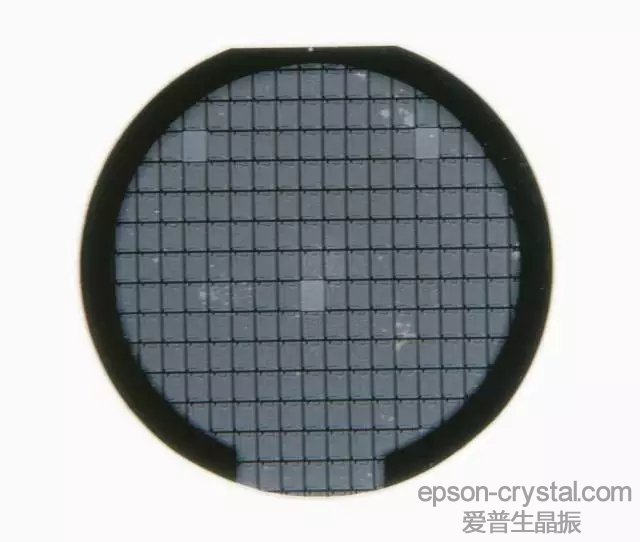

            石英晶體芯片

            1971年,辛勤的投入開花結果

            EPSON開發了*一塊用于模擬石英表的CMOS芯片

            第二年用于電子石英表的產品也成功完成

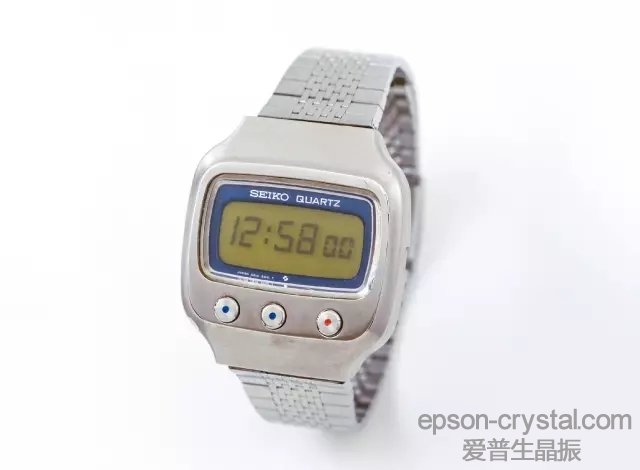

            愛普生石英電子表

            1973年上*一款搭載6段液晶顯示電子石英表

            Seiko Quartz LC V.F.A 06LC 正式上市

            其獨特的低功耗技術也成為以后EPSON半導體產品*大的特點和優勢。1976年半導體經營事業部正式成立。2010年愛普生電子元器件事業部成立。

            產品核心的三大技術

            — 1 —

            低漏電流工藝

            40多年為手表設計的低功耗工藝

            大大降低系統待機電流

            并持續改進

            低功耗晶振技術

            — 2 —

            環境友好的能量管理算法

            提高了能源使用的效率

            愛普生電子元器件耗電更低

            — 3 —

            低功耗模擬IP

            實現系統功耗和性能的*美結合

            包括各種低功耗電源管理IP,DC/DC LDO等

            以及 ADC,PLL和實時時鐘等模擬IP

            愛普生電子元器件是低功耗典范

            產品分類

            其中ASSP包括多種產品類型,

            電子元器件產品紛繁復雜,主要可以分為三大類:

            ● ASIC (應用專用集成電路),

            門陣列Gate Array,

            嵌入式陣列 Embedded Array,

            標準單元 Standard Cells

            ● MCU(微處理器),

            包括從4位到32位全線MCU產品

            ● ASSP(應用專用標準產品)

            例如:

            液晶驅動芯片LCDDriver,

            顯示控制器DisplayController,

            語音合成芯片VoiceSynthesis IC,

            USB相關控制器 USB Bus switch IC , USB HUB

            網絡控制器 NetworkController

            攝像頭接口ICCamera Interface IC

            熱敏頭驅動芯片Thermal-head Drivers

            ●crystal(石英晶體元器件)
            有源晶振——
            高精度溫補晶振(TCXO溫度補償晶體振蕩器)——包括標準型高精度溫補晶振、GPS導航設備專用高精度溫補晶振、通訊網絡用高精度溫補晶振;
            壓控晶振(VCXO電壓控制晶體震蕩器)——包括VCXO標準壓控晶振和低相位噪聲壓控晶振等;

            恒溫晶振(OCXO)——內置SC切晶體振蕩器,愛普生恒溫晶振已經實現了快速啟動和高穩定性;

            標準型晶體振蕩器(SPXO)——

            標準有源晶振——常規用途晶體振蕩器
            擴展溫度有源晶振—— 較高使用溫度從工業級的﹢85℃擴展到105℃或者125℃。
            低抖動晶體振蕩器——超低抖動性能,尺寸豐富。
            差分有源晶振——通過輸出差分信號實現高頻率下的高精度和高穩定性。
            快速交付(可編程有源晶振)——通過愛普生特點設備,實現對客戶個性化頻率快速燒制和交付,減少漫長交期對新品研發的影響。
            32.768khz有源晶振——相較于32.768khz無源晶振(音叉晶振),更方便設計和使用。
            可選擇有源晶振

            石英晶體諧振器(XTAL)
            音叉晶振:
            32.768khz晶體諧振器
            AT晶振:MHz級無源晶振
            SAW晶振表面聲波晶體諧振器

            實時時鐘模塊RTC):
            I²C&SPI時鐘芯片;SPI時鐘芯片;I²C時鐘芯片;并行接口時鐘芯片

            傳感器產品:汽車應用陀螺儀;標準陀螺儀;壓力/溫度
            RF發射器模塊

            等等,以后我們將分類介紹相應的產品線以及相應的產品特點
