EPSON RX-8010SJ實時時鐘模塊選型

作者：愛普生代理江蘇南山發布時間：2020-10-12分類：選型與應用瀏覽：69次

點擊下載：規格書（PDF格式；460kb）點擊下載：應用指南（PDF格式；699kb）

核心特點：內置晶體諧振器；低成本晶振；低功耗晶振；工業級晶振；I2C接口

愛普生最新內置晶體實時時鐘芯片RX8010SJ，將32.768kHz晶體和時鐘IC組合在一個封裝中,并在出廠時進行時鐘精度調整。廣泛適用于視頻監控，各種網絡通信設備、工業控制系統、醫療設備、辦公設備、測量儀器等，各種有時間保持要求的工業和消費產品中。

特點：

1、PKGSOP8小型化封裝，節省元器件數量和PCB 面積，使產品性價比得到大幅度提升。引腳兼容NXP，Maxim/Dallas等多家RTC，用戶可再現有的電路上方便應用測試；

2、TimeAccuracy：時鐘精度5+/-23PPM，由EPSON工廠出廠時，每片調整，以保證精度要求；

3、可靠性及穩定性：*內部集成32.768kHz晶體，并且完成頻率精度的預調整，為項目開發縮短研發周期和調試成本，并可保證時鐘精度滿足設計要求。減輕用戶對電路匹配的負擔和環境對晶體電路的影響；

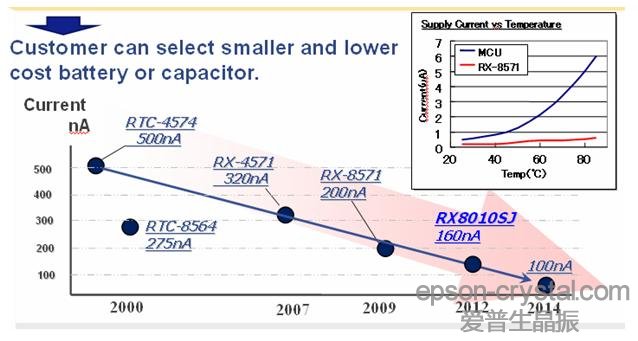

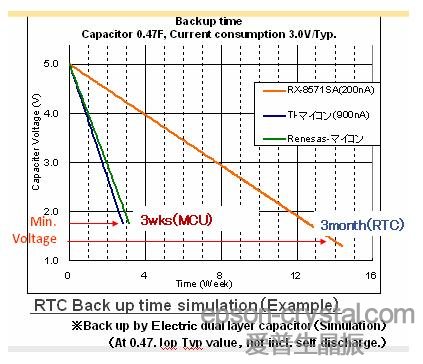

4、低功耗:時鐘保持功耗僅160nA(約為競爭對手的一半)，滿足長期時鐘保持要求并可采用小容量電池或電容；

5、工業級產品，工作溫度：-40~85攝氏度。
6、主要應用包括：DVR，NVR，智能表，消費類電子，工業電子設備等。

RX-8010SJ內置32.768kHz 晶體單元(頻率精度預調整)

?接口類型 :I2C-Bus接口（Max：400kHz）

?工作電壓范圍 :1.6V ～ 5.5V

?寬計時器電壓范圍 :1.1V ～ 5.5V

?低待機電流 :160nA / 3.0V (Typ.)

?頻率輸出功能 :C-MOS 輸出 / 開漏輸出（32.768 kHz, 1024 Hz, 或 1 Hz.）
