愛普生TG5032SGN高精度溫補晶振替代TG5032SAN說明

TG5032SGN是EPSON官方網站推薦的可以用來替換愛普生TG5032SAN這款0.1ppm（100pp）高精度10腳5032貼片溫補晶振型號。
隨著愛普生高精度TCXO技術工藝的進步，已經推出了性能更加優秀的兩款型號替代者，所以TG5032SAN和類似的TG5032CAN都即將進入產品生命周期的后階段。作為愛普生溫補晶振等頻率元器件授權代理商之一，南山電子接到來自愛普生官方確認通知，這兩款晶振將于2021年6月份停止接單。
在過渡期內建議新用戶直接選擇TG5032SGN試用。南山電子將提供全程選型支持。已經使用TG5032SAN的老用戶不用擔心，替代者TG5032SGN高精度溫補晶振早已久候多時了，兩者在大多數情況下可以直接替換。建議在過渡期內盡快完成新替代型號的樣品試用和量產導入。以免影響后期的正常生產。

以下是列出了兩者的主要相同點：

1、輸出波形都是CMOS；
2、完*相同的外部尺寸：5.0*3.2.1.45mm（10pin）；
3、都是10腳溫補晶振；
4、溫度特性相同：A檔0.1ppm Max;H檔±0.25ppm；B檔：±0.28ppm；頻率負載變動特征和頻率電源電壓特征也同為0.1ppm;
5、兩者都可以提供TCXO和VC-TCXO兩種選擇。
6、用途相同：都主要針對飛蜂窩無線家庭基站(Femtocell)、Stratum3、小型基站（Small Cells）、網絡通信等。

TG5032SGN和TG5032SAN不同之處：

1、初始精度不同：TG5032SAN初始公差為2ppm,而替代型號TG5032SGN的精度為1ppm.
2、工作溫度不同：TG5032SAN標準品主要提供0~70℃的商業級溫補晶振，而TG5032SGN標準品為工業級-40~+85℃。
3、頻率范圍不同：TG5032SAN頻率范圍10MHz~50MHz。但是據愛普生官方統計，40MHz~50MHz的使用量有限，所以新推出的替代溫補晶振型號TG5032SGN主要滿足使用量多的10MHz~40MHz，方便提高頻率集中度，進而縮短交期，滿足用戶交期保障需要。
4、標準頻率不同：TG5032SAN的標準頻率只有19.2MHz,26MHz,30.72MHz,40MHz四個，而TG5032SGN的標準頻率值擴展到了10MHz, 12.8MHz, 19.2MHz, 20MHz, 24.576MHz, 25MHz, 25.6MHz, 26MHz, 30.72MHz, 38.4MHz, 38.88MHz, 40MHz等十二個。
標準頻率值的擴充意味著，工程師只要選擇標準頻率就能夠得到愛普生的快速接單響應，縮短愛普生工廠內部協調時間，加快樣品或批量生產排期和交付速度。
5、電源電壓有差異：TG5032SAN有3.3V和5V兩個標準電壓?？紤]到5V電壓已經被3.3V甚至更低電壓取代，所以TG5032SGN取消了5V溫補晶振的選型，只提供3.3V±5%。

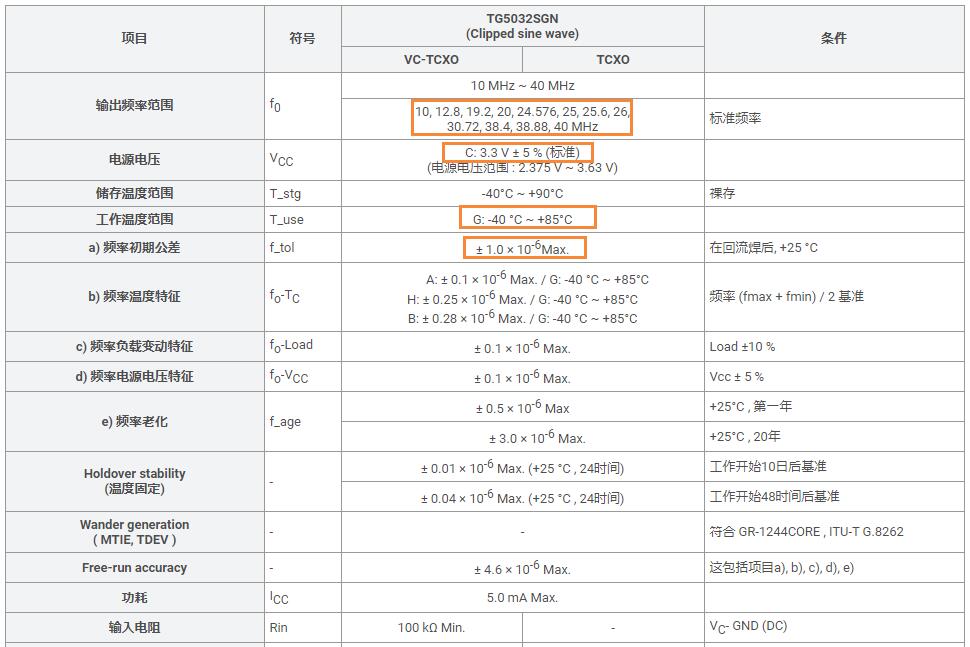

 規格書下載：

TG5032SGN選型資料
TG5032SAN選型資料
