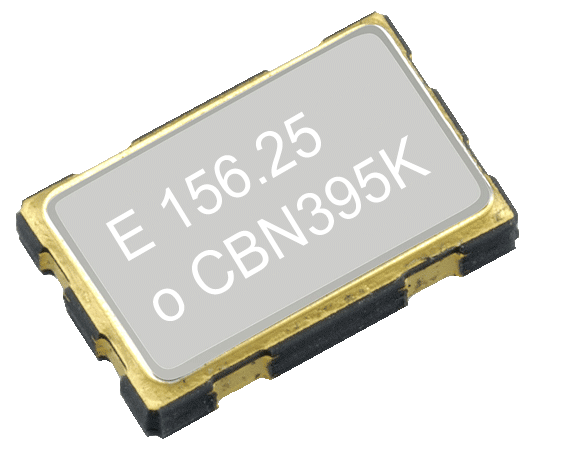

常規有源晶振SPXO

愛普生常規有源晶振主要包括CMOS輸出的32.768kHz有源晶振與通用四腳有源晶振。頻率范圍32.768khHz,0.67MHz~170MHz范圍，1.2V~5.5V電源電壓，15ppm~50ppm精度范圍，工業級晶振（-40~+85℃）或?qū)挏丶?jí)晶振（-40~+105℃）。如需汽車用晶振，可以點擊導航欄的“車規晶振”查看。
32.768khz有源晶振推薦使用3215規格SG-3031CM，高精度可以選擇3225尺寸的TG-3541CE XB（5ppm）。MHz級常規品推薦SG2016CAN(2016)，SG-210STF(2520)，SG3225CAN(3225)，SG7050CAN(7050)，SG5032CAN(5032)等。

熱銷型號

SG5032CAN 48MHz TJGA/X1G004451000
SG7050CAN 16.384MHz TJGA/X1G0044810023
SG-211SEE 24MHz H /X1G0036410019
SG7050CAN 24.576MHz TJGA/X1G0044810016
SG-615P 20MHz C/Q336150110772
SG7050CAN 40.000000MHz TJGA/X1G0044810015
SG-310SCN 72.895000MHz P/Q33310N700348
SG7050CAN 13MHz TJGA/X1G0044810095
SG-310SCF 13MHz L/Q33310F700429
SG-8018CG 8.05MHz TJHPA/X1G005601020000

詳細信息
選型參考

32.768kHz有源晶振

型號	外部尺寸[ mm ]	輸出	頻率范圍	電源電壓	溫偏@工作溫度[ ppm /℃]
TG-3541CE (TCXO)	3.2x2.5x1.0	CMOS	32.768kHz	1.5V~5.5V	XA: ±3.4 / -40~+85 XB: ±5.0 / -40~+85 XA / XB: ±8.0 / +85~+105
TG-3541CEA (TCXO) (AEC-Q100)	3.2x2.5x1.0			1.5V~5.5V
SG-3031CM	3.2x2.5x0.9			1.2V~5.5V	5 +/-23 / @ +25 工作溫度： -40 to +105
SG-3031CMA (AEC-Q100)	3.2x2.5x0.9			1.2V~5.5V	5 +/-23 / @ +25 工作溫度： -40 to +105

MHz晶體振蕩器

型號	外部尺寸 [ mm ]	輸出	頻率范圍 [ MHz ]	電源電壓 [ V ] Typ.	頻率公差 [ x10^-6 ]	工作溫度 [ °C ]
SG2016CBN	2.0×1.6	CMOS	75MHz ~ 170MHz (5個標準頻率)	1.8 ~ 3.3	±15 ±20	-40 ~ +105
					±25 ±30	-40 ~ +125
					±50 ±55	-40 ~ +125
SG2016CAN	2.0×1.6		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG2016CAA	2.0×1.6		1.2MHz ~ 75MHz	1.8 ~ 3.3	±50	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
					±100	-40 ~ +125
SG2520CBN	2.5×2.0		75MHz ~ 170MHz (5個標準頻率)	1.8 ~ 3.3	±15 ±20	-40 ~ +105
					±25 ±30	-40 ~ +125
					±50 ±55	-40 ~ +125

SG2520CAA	2.0×1.6		1MHz ~ 75MHz	1.8 ~ 3.3	±50	-40 ~ +105
SG2520CAA	2.0×1.6		1MHz ~ 75MHz	1.8 ~ 3.3	±100	-40 ~ +125
SG-210STF	2.5×2.0		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG3225CAN	3.2×2.5		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG5032CAN	5.0×3.2		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG5032CCN	5.0×3.2		2.5MHz ~ 50MHz	5.0	±50	-20 ~ +75
SG5032CCN	5.0×3.2		2.5MHz ~ 50MHz	5.0	±50	-40 ~ +85
SG7050CAN	7.0×5.0		4MHz ~ 72MHz (20個標準頻率)	1.8 ~ 3.3	±25	-20 ~ +75
					±50	-40 ~ +85
					±50	-40 ~ +105
SG7050CCN	7.0×5.0		2.5MHz ~ 50MHz	5.0	±50	-20 ~ +75
SG7050CCN	7.0×5.0		2.5MHz ~ 50MHz	5.0	±50	-40 ~ +85
SG2016EHN	2.0×1.6	LV-PECL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +85
SG2016EHN	2.0×1.6	LV-PECL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +105
SG2016VHN	2.0×1.6	LVDS	2.5MHz ~ 500MHz	1.8 2.5 3.3	±20	-40 ~ +85
SG2016VHN	2.0×1.6	LVDS	2.5MHz ~ 500MHz	1.8 2.5 3.3	±20	-40 ~ +105
SG2016HHN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +85
SG2016HHN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +105
SG2016EGN	2.0×1.6	LV-PECL	25MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2016VGN	2.0×1.6	LVDS	25MHz ~ 500MHz	1.8 2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2016HGN	2.0×1.6	HCSL	25MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2520EHN	2.0×1.6	LV-PECL	25MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +85
SG2520EHN	2.0×1.6	LV-PECL	25MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +105
SG2520VHN	2.0×1.6	LVDS	25MHz ~ 500MHz	1.8 2.5 3.3	±20	-40 ~ +85
SG2520VHN	2.0×1.6	LVDS	25MHz ~ 500MHz	1.8 2.5 3.3	±20	-40 ~ +105
SG2520HHN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +85
SG2520HHN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±20	-40 ~ +105
SG2520EGN	2.0×1.6	LV-PECL	2.5MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2520VGN	2.0×1.6	LVDS	2.5MHz ~ 500MHz	1.8 2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG2520HGN	2.0×1.6	HCSL	2.5MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±25	-40 ~ +105
					±50	-40 ~ +125
SG3225EEN	3.2×2.5	LV-PECL	2.5MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG5032EEN	5.0×3.2	LV-PECL	200.1MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG7050EEN	7.0×5.0	LV-PECL	25MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG3225VEN	3.2×2.5	LVDS	25MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG5032VEN	5.0×3.2	LVDS	200.1MHz ~ 500MHz	2.5 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG7050VEN	7.0×5.0	LVDS	25MHz ~ 500MHz	2.5 ~ 3.3	±25	-40 ~ +85
					±50	-40 ~ +85
					±100	-40 ~ +85
					±50	-40 ~ +105
					±100	-40 ~ +105
SG3225EAN	3.2×2.5	LV-PECL	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG5032EAN	5.0×3.2	LV-PECL	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG7050EAN	7.0×5.0	LV-PECL	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG3225VAN	3.2×2.5	LVDS	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG5032VAN	5.0×3.2	LVDS	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG7050VAN	7.0×5.0	LVDS	73.5MHz ~ 700MHz	2.5 ~ 3.3	±50	-20 ~ +70
					±50	-40 ~ +85
					±30	-20 ~ +70
					±30	-40 ~ +85
					±20	-20 ~ +70
SG3225HBN	3.2×2.5	HCSL	100MHz ~ 325MHz	2.5 3.3	±50	-40 ~ +85
					±100	-40 ~ +85
					±100	-40 ~ +105

型號命名規則
