愛普生常規溫補晶振型號
| 型號 | 晶振功能 | 外部尺寸 [ mm ] |
頻率范圍 | 精度 ppm |
公差@工作溫度 [ ppm@℃] |
輸出 | 電源電壓 [ V ] |
規格書 |
|---|---|---|---|---|---|---|---|---|
| TG1612SLN | TCXO/ VC-TCXO/ TCXO-standby |
1.6x1.2x0.45 | 13~55.2MHz | ± 2 | ±0.5@-40~+85 ±5.0@-85~+105 |
正玄波 | 1.7~3.63V |  |
| TG2016SLN | 2.0x1.6x0.7 | 10~55.2MHz | |
|||||
| TG2016SMN | TCXO/ VC-TCXO |
2.0x1.6x0.73 | 10~55MHz | ± 1.5 | ±0.5@-40~+85 ±2.0@-40~+85 |
正玄波 | 1.7~3.63V | |
| TG2520SMN | 2.5x2.0x0.8 | |||||||
| TG2520CEN | 12~50MHz | ± 2 | ±2@-40~+85 | CMOS | 2.375~3.63V | |
||
| TG-5006CJ | 2.0x1.6x0.73 | 13~52MHz | ± 2 | ±0.5@-30~+85 ±2@-30~+85 |
正弦波 | 1.7~3.465V | |
|

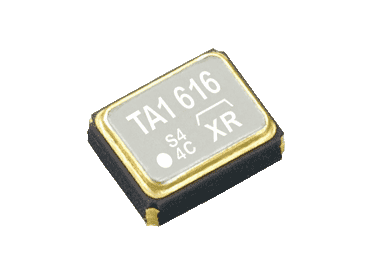

| TG-5006CG | 2.5x2.0x0.8 | |||||||
| TG-5006CE | 3.2x2.5x0.9 | 13~20MHz 25~40MHz |
± 2 | ±0.5@-30~+85 ±2@-30~+85 |
正玄波 | 1.7~3.63V | |
|
| TG3225CEN | 10~55MHz | ± 2 | ±0.5@-40~+85 ±2.0@-40~+85 |
CMOS | 2.375~3.63V | |
||
| TG-3541CE | TCXO | 3.2x2.5x1.0 | 32.768kHz | 3.4/5@-40~+85；8@-40~+105 | CMOS | 1.5~5.5V | |
|
| TG5032CGN | TCXO/ VC-TCXO/ (網絡應用) |
5.0x3.2x1.45 (10 pins) |
10~40MHz | ± 1 | ±0.1@-40~+85 ±0.25@-40~+85 ±0.28@-40~+85 |
CMOS | 3.3 Typ. (2.375~3.63V) |
|
| TG5032SGN | 正玄波 | |||||||
| TG5032CFN | 5.0x3.2x1.45 (4 pins) |
CMOS | |
|||||
| TG5032SFN | 正玄波 | |||||||
| TG5032CKN | TCXO | 5.0x3.2x1.45 (10 pins) |
10~54MHz | ± 1 | ±0.1@-40~+105 | CMOS | 3.3±5% | |
| TG5032SKN | 正玄波 | |||||||
| TG5032CMN | 5.0x3.2x1.45 (4 pins) |
CMOS | ||||||
| TG5032SMN | 正玄波 | |||||||
| TG-5510CB | TCXO | 5.0x3.2x1.45 (10 pins) |
10~54MHz | ± 1 | ±0.28@-40~+85 | CMOS/正弦波 | 3.3±5% | |
| TG-5511CB | 5.0x3.2x1.45 (4 pins) |
|||||||
| TG7050CKN | TCXO | 7.0x5.0x1.5 (10 pins) |
10~54MHz | ± 1 | ±0.1@-40~+105 | CMOS | 3.3±5% | |
| TG7050SKN | 正弦波 | |||||||
| TG7050CMN | 7.0x5.0x1.5 (4 pins) |
CMOS | ||||||
| TG7050SMN | 正弦波 | |||||||

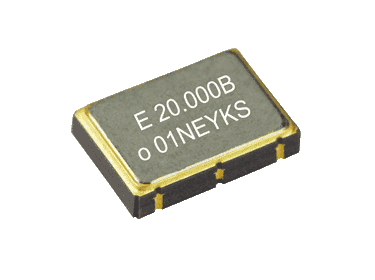

| TG-5510CA | TCXO | 7.0x5.0x1.5 (10 pins) |
10~54MHz | ± 1 | ±0.28@-40~+85 | CMOS/正弦波 | 3.3±5% | |
| TG-5511CA | 7.0x5.0x1.5 (4 pins) |
|||||||
愛普生車規級溫補晶振型號
| 型號 | 晶振功能 | 外部尺寸 | 頻率范圍 | 精度@25℃ | 公差@工作溫度 | 輸出 | 電源電壓 | 規格書 | 樣品零售 |
|---|---|---|---|---|---|---|---|---|---|
 TG2016SKA |
TCXO/ VC-TCXO or TCXO-standby |
2.0x1.6x0.7 | 13~55MHz | ± 2 | ±0.5@-40~+105 | 正玄波 | 1.7~3.63V | |
咨詢客服 |
TG2016SLA |
±0.5@-40~+85 | |
- EPSON溫補晶振選型的建議
- 什么是溫度補償晶振？
市場上通常把溫度補償晶體振蕩器簡稱為溫補晶振，英文簡稱為TCXO。溫補晶振是有源晶振的一種，它是在普通晶振的基礎上，加了一個溫度補償芯片，從補償方式角度分為：直接溫度補償晶體振蕩器和間接溫度補償晶體振蕩器；從信號特征上它主要分為模擬溫補晶振和數字溫補晶振兩種。
由于EPSON溫補晶振擁有±1/±2x10-6以及在-30℃/40℃ to +85℃工作溫度下具有±0.1~±2x10-6的高溫度穩定度和頻率公差，被廣泛應用于對穩定度要求比較高的設備，比如通信設備等等。TCXO
- 愛普生晶振代理商和工廠簡述
愛普生在日本本土有三個制造工廠，有四個和精工的關聯制造工場。在海外擁有中國蘇州、無錫、馬來西亞和泰國四個制造工廠。 EPSON擁有遍布的銷售網絡，共分為四個大區：即美國、歐洲、亞洲、澳洲四區。另外在大陸地區有少數的代理商,其中就包括"南京南山半導體有限公司"。南京南山將為您提供原裝正品和快速及時的供貨服務。
- 為什么選擇EPSON溫補晶振
隨著智能電表、金融處理系統及信息安全等民用處理系統或應用程序?qū)r(shí)間精度的要求越來越高。而車載音頻設備、車內時鐘及儀表等用于車載的元器件則要求在周圍溫度條件劇烈變化的條件下亦不會出現時間偏差的高精度。而且，在電子設備集成化、小型化不斷加速以及顧客環保意識不斷增強的背景之下，各種市場均要求元器件具備高精度、小型化及低耗電性能。
精工愛普生公司2014年在實時時鐘模塊中又增添了內建溫度補償晶體振蕩器（DTCXO）的"RA8900系列"與"RX8900系列"新產品，并開始提供樣品。 本次推出的溫補晶振新品具有高精度、小型和低耗電的特征，"RA8900系列"用于車載，符合"AEC-Q200※3"標準，"RX8900系列"則供民用。為了回應各種市場的顧客對電子設備時鐘高精度化等的要求，各系列分別準備了兩種外形尺寸：一種為3.2×2.5×1.0t(Max.)mm，是EPSON公司的實時時鐘模塊中*小的尺寸；另一種為10.1×7.4×3.3t(Max.)mm，與愛普生公司原有商品（型號末尾為"SA"的實時時鐘模塊）有尺寸互換性。+高品質+有競爭力的價格
