MHz晶體諧振器

愛普生MHz無源晶振（晶體諧振器）目前出貨量*大的是TSX-3225/FA-238(3225)和FA-20H（2520）以及FA-128（2016）三類。量產型FA1008AN（1008）和FA1210AN（1210）也已發貨。5032和7050這樣的大尺寸石英晶體諧振器已經被EPSON淘汰，不再生產。
常規品的頻率范圍集中在12MHz~100MHz這個市場需求量*大的區間，低于12MHz的頻率如較常用的8MHz晶振建議改用更加省心的有源晶振。標準頻率范圍12MHz，16MHz，20MHz，22MHz，26MHz，27MHz，30MHz，32MHz，48MHz,50MHz等。FA-238V系列可以在12MHz~15.9999MHz補充TSX-3225的頻率空缺。點擊查看愛普生MHz范圍AT晶體諧振器完整 標準頻率值表

型號	外部尺寸 [mm]	額定頻率范圍 [MHz]	頻率公差 (標準) [x10-6] @+25°C	頻率溫度特征		規格書下載（PDF）
常規晶體諧振器
型號	外部尺寸 [mm]	額定頻率范圍 [MHz]	頻率公差 (標準) [x10-6] @+25°C	頻率公差 (標準) [x10-6]	工作溫度 [°C]	規格書下載（PDF）
FA1008AN	1.0x0.8x0.3	40 to 100	±10	±10	-20 to +75
				±15	-30 to +85
				±20	-40 to +85
				±25	-40 to +105
FA1210AN	1.2x1.0x0.3	32 to 100	±10	±10	-20 to +75
				±15	-30 to +85
				±20	-40 to +85

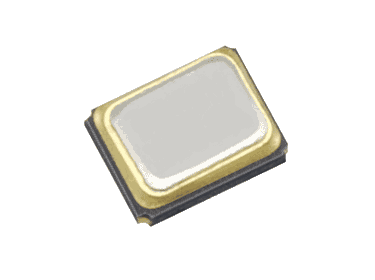

FA-118T	1.6x1.2x0.35	24 to 54	±10 ±30	±12	-20 to +75
				±17	-30 to +85
				±20	-40 to +85
				±30	-40 to +105
FA-128	2.0x1.6x0.5	19.2 to 54	±10 ±30	±12	-20 to +75
				±17	-30 to +85
				±20	-40 to +85
				±30	-40 to +105
FA-20H	2.5x2.0x0.55	12 to 54	±10 ±30	±10	-20 to +75
FA-20H	2.5x2.0x0.55	12 to 54	±10 ±30	±30	-20 to +75
TSX-3225	3.2x2.5x0.6	16 to 48	±10	±10	-20 to +75
FA-238	3.2x2.5x0.7	16 to 60	±50	±30	-20 to +70
FA-238V	3.2x2.5x0.7	12 to 15.9999	±50	±30	-20 to +75

型號	外部尺寸 [mm]	額定頻率范圍 [MHz]	頻率公差 (標準) [x10-6] @+25°C	頻率溫度特征		規格書下載（PDF）
內置熱敏電阻晶振
型號	外部尺寸 [mm]	額定頻率范圍 [MHz]	頻率公差 (標準) [x10-6] @+25°C	頻率公差 (標準) [x10-6]	工作溫度 [°C]	規格書下載（PDF）
FA1612AS	1.6x1.2x0.65	38.4, 52	±10	±12	-30 to +85
FA2016AS	2.0x1.6x0.65	38.4	±10	±12	-30 to +85
FA2016AA	2.0x1.6x0.5	19.2 to 54	±10	±20	-40 to +85
FA2016AA	2.0x1.6x0.5	19.2 to 54	±10	±50	-40 to +125

型號	外部尺寸 [mm]	額定頻率范圍 [MHz]	頻率公差 (標準) [x10-6] @+25°C	頻率溫度特征		備注	規格書下載（PDF）
汽車用晶體諧振器
型號	外部尺寸 [mm]	額定頻率范圍 [MHz]	頻率公差 (標準) [x10-6] @+25°C	頻率公差 (標準) [x10-6]	工作溫度 [°C]	備注	規格書下載（PDF）
FA1612AA	1.6x1.2x0.35	24 to 80	±10	±20	-40 to +85
				±20	-40 to +105
				±50	-40 to +125
FA2016AA	2.0x1.6x0.5	19.2 to 54	±10	±20	-40 to +85
FA2016AA	2.0x1.6x0.5	19.2 to 54	±10	±50	-40 to +125
FA2016ASA	2.0x1.6x0.68	38.4, 55.2	±10	±12(38.4 MHz)	-30 to +85	熱敏晶振
FA2016ASA	2.0x1.6x0.68	38.4, 55.2	±10	±30(38.4 MHz), ±30(55.2 MHz)	-40 to +105	熱敏晶振
FA-238A	3.2x2.5x0.7	12 to 50	±15 to ±50	±30	-40 to 85
FA-238A	3.2x2.5x0.7	12 to 50	±15 to ±50	±50	-40 to +125

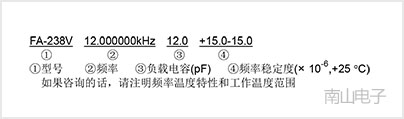

愛普生無源晶振型號命名規則舉例

AT型石英晶體諧振器的優點、缺點與愛普生的解決方法
AT型石英晶體諧振器的振蕩是典型的厚度變形振蕩，其理想的振蕩狀態是只在中央部分振蕩，而周圍部分不產生振蕩。對于MHz 頻帶中較低頻帶的 AT 型石英晶體諧振器，大多使用倒角加工，使石英片的中央部分與周圍的厚度不同，從而獲得該效果。通常，石英晶振制造商更多使用AT型石英晶體諧振器。

AT型無源貼片晶振的優點在于：

①在常溫范圍內有拐點，頻率在較寬的溫度范圍內保持穩定；
②覆蓋的高頻范圍較寬；
③與石英片的長寬尺寸無關，只需控制石英片厚度就能獲得所需高頻，因此適于小型化；
④只需旋轉 Z軸就能進行石英片切割，便于生產。

缺點：常規AT晶振的頻率輸出范圍在較小，通常機械性研磨實現批量、穩定生產的頻率限度為以基波起振 50MHz 左右（石英片厚度為約 30μm）。但是，若要從 AT型石英晶體直接起振高頻，則需將石英片加工得很薄。這在加工方法和機械性強度等方面存在著制約。

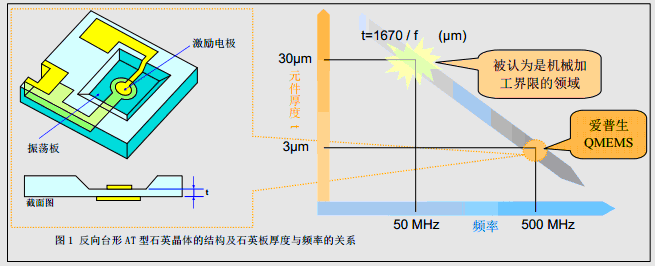

愛普生晶體諧振器的解決方案：為了獲取更大的頻率輸出，目前EPSON采用其獨有的"QMEMS"技術，生產出只將振蕩部分加工變薄的反向臺形 AT 型石英晶體，生產出只將激勵部分加工成幾微米的反向臺結構，使用高次振動的振動模式（三次諧波）達到 50MHz 至 150MHz，既保證了芯片的強度又能以基波起振高頻，由此產生高頻、穩定的基準信號。
愛普生車規級32.768 kHz晶振FC2012AA助力汽
愛普生推出的FC2012AA是一款汽車用32.768kHz晶體諧振器，符合AEC-Q200標準，能勝任苛刻的工況。FC2012AA具有小尺寸、低功耗和耐高溫的特性，支持高達125℃的工作溫度，具備較低的ESR值，可在全溫度范圍內保持±20×10??的頻率精度。作為愛普生汽車晶振系列中的主流新品，F(xiàn)C2012AA推薦用于新項目研發，是不斷增長的汽車應用的理想選擇。...
愛普生公司的QMEMS技術如何實現AT晶振高頻
MHz晶體諧振器由于頻率較高，采用AT切割方式實現高頻振蕩。采用QMEMS這種激光刻加工方式因其不受石英芯片大小的影響，可使石英片的形狀保持均一，即便是超小型的石英芯片，也能達到比機械加工更小的偏差。愛普生的MHz級晶振尺寸越做越小，功耗越做月低，目前1.0*0.8mm的小尺寸FA1008AN石英晶振已經批量投產。...
